Миканит



Миканиты, микалента, стекломиканиты

ГОСТ 6120-75, ГОСТ 6121-75, ГОСТ 6122-75, ГОСТ 8727-78, ГОСТ 4268-75



Миканиты представляют собой слоистый электроизоляционный материал, изготовленный методом ручной или механической клейки слюды на глифталевом, кремнийорганическом, масляно-битумном клеящем лаке с последующей печной или воздушной сушкой либо горячим прессованием.

Миканиты применяются в качестве электроизоляционного материала в электрических машинах и аппаратах.

Марки

Миканиты гибкие (ГФС, ГФК, ГМС) - ГОСТ 6120-75

Изготавливаются толщиной от 0,15 до 0,50 мм методом ручной клейки слюды с кремнийорганическим, глифталевым и масляно-битумным связующим с последующей горячей подпрессовкой. Миканиты гибкие имеют хорошие механические показатели, могут быть использованы в качестве электроизоляции в аппаратах любой конфигурации.

Ширина и длина: от 450 до 1100 мм.

 Длительно допустимая рабочая температура до 130°С.

Миканиты прокладочные (ПМГ, ПФГ, ПФК) - ГОСТ 6121-75

Изготавливаются толщиной от 0,15 до 5,0 мм путем горячего прессования механической раскладки слюды с кремнийорганическим или глифталевым связующим. Миканиты прокладочные имеют повышенную устойчивость к расслоению и применяются в качестве электроизоляционных прокладок и шайб.

Ширина и длина от 550 до 900 мм.

Длительно допустимая рабочая температура до 130°С.

Миканиты формовочные (ФФГ, ФМГА, ФФК, ФФКА) - ГОСТ 6122-75

Изготавливаются толщиной от 0,15 до 1,5 мм аналогично прокладочным миканитам. Миканиты формовочные имеют повышенную нагревостойкость и хорошие электрические показатели.

Ширина и длина от 550 до 900 мм.

Длительно допустимая рабочая температура до 130°С.

Стекломиканиты гибкие (ГФС-Т, ГФС-ТТ, ГФК-Т, ГФК-ТТ, ГФЭ-ТТ) - ГОСТ 8727-78


Изготавливаются толщиной от 0,20 до 0,60 мм путем ручной клейки слюды на подложке из стеклоткани с одной или двух сторон с кремнийорганическим и глифталевым связующим с последующей горячей подпрессовкой. Применяются в качестве изоляции обмоток электрических машин при напряжении до 700 В переменного тока и до 1000 В постоянного тока, а также для пазовой изоляции электрических машин.

Длительно допустимая рабочая температура (130-180)°С.

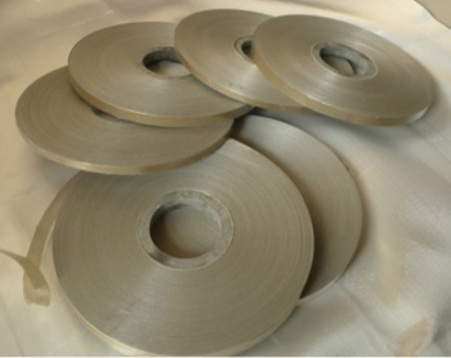

  Микалента (ЛМЧ-ББ, ЛФЧ-ББ, ЛМК-ТТ, ЛФК-ТТ, ЛФС-ТТ) - ГОСТ 4268-75

Представляет собой ролики электроизоляционного материала шириной от 10 до 30 мм и толщиной от 0,10 до 0,21 мм, изготовленные методом ручной клейки слюды на подложках из стеклоткани или микалентной бумаги с последующей печной или воздушной сушкой.

Применяется в качестве обмоточного электроизоляционного материала в электрических машинах и аппаратах (ЛМЧ-ББ-для корпусной изоляции обмоток электрических машин при напряжении переменного тока до 15 кВ).

Длительно допустимая рабочая температура до 130°С.

Толщина и предельные отклонения от номинальной толщины

Марка миканита Номинальная
толщина, мм
Предельное отклонение, мм
среднее в отдельных точках
Миканит гибкий ГФК 0,15-0,25 ±0,05 ±0,12
0,30-0,50 ±0,08 ±0,15
Миканит прокладочный ПМГ 0,15-5,0 ±0,05 ±0,08
±0,75 ±1,25
Миканит формовочный ФФГ 0,15-0,25 ±0,05 ±0,10
0,30-0,35 ±0,05 ±0,12
0,40-0,45 ±0,06 ±0,15
0,50 ±0,08 ±0,18
0,60 ±0,09 ±0,18
0,70 ±0,10 ±0,21
0,80 ±0,12 ±0,24
0,90 ±0,13 ±0,27
1,00 ±0,15 ±0,30
1,50 ±0,22 ±0,45
Стекломиканит гибкий ГФС-ТТ 0,25 ±0,05 ±0,10
0,30 ±0,06 ±0,12
0,35-0,40
0,50 ±0,07 ±0,15
0,06 ±0,08
Микалента ЛФК-ТТ 0,10 ±0,02 +0,04; -0,03
0,13 ±0,02 ±0,04
0,15
0,17 ±0,03 ±0,05
0,21 ±0,02

Физико-механические и электрические показатели

Наименование показателя Норма для марок
Миканит гибк. ГФК Миканит прокл. ПМГ Миканит форм. ФФГ Ст./мик. ГФС-ТТ Микален- та ЛФК-ТТ
Электрическая прочность в исходном
состоянии (при температуре (15-35)°С и
относительной влажности (45-75)%)
кВэфф /мм, не менее, для толщин:
  кВ/мм   кВ/мм
- 0,15 - 0,25 мм 24 - 35 18 24-13
- 0,30 - 0,50 мм 22 21 30 18-17 -
- 0,60 - 0,70 мм - 18 25 17 -
- 0,70- 1,00 мм - 16 - - -
Удельное объемное электрич. сопротивление (для всех толщин), Ом*см, не менее:
- при температуре (15-35)°С и
относительной влажности (45-75)%
1013 1013 1013 1012 -
- после выдержки в условиях
48 ч / 95±2% / (20±2)°С
1011 1012 1011 1010 -
Содержание компонентов (для всех толщин), %:
- летучих веществ, не более 5 - 1 4 1
- склеивающего вещества 12-31 8-20 14-20 15-30 17-33
- слюды 69-88 80-92 80-86 40-55 35
Расслаиваемость, %, не более - 10 - - -
